Messing-Fußventile (Messingkegel und Perbunangummipuffer) 4

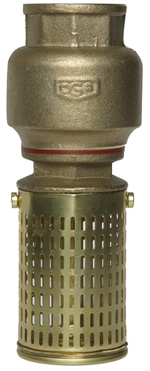

Messing-Fußventile

bis 110° und ölbeständig mit dreilappigem Messingkegel und Perbunangummipuffer

brass foot-valves and strumbox
soupapes de pied en laiton
válvulas de pie de láton

mit Messingblechsaugkorb,
Schlitzlochung etwa 1,8 × 6 mm

646101 DN15 1/2”
646102 DN20 3/4”
646103 DN25 1”
646104 DN32 1 1/4”
646105 DN40 1 1/2”
646106 DN50 2”
646107 DN65 2 1/2”
646108 DN80 3”
646110 DN100 4”
646111 DN120 5”
646112 DN150 6”
Nennweite: 1/2” 3/4” 1” 1 1/4” 1 1/2” 2” 2 1/2” 3” 4” 5” 6”
Baulänge ca. mm 134 142 148 172 177 248 254 254 306 320 470
Größter ø mm: 36 45 57 68 73 92 108 122 153 185 206
Gewicht kg: 0,386 0,500 0,660 0,960 1,200 2,800 3,850 4,300 9,100 13,500 19,000

Ersatzteile

Ventilkegel s. Fig.-No. 10
Perbunangummipuffer s. Fig.-No. 11
Seiherbleche s. Fig.-No. 5A

Komplette Saugkörbe mit Außengewinde zu Fußventil
